Чертежи и расчёты камина — по замерам с объекта
Вы вводите то, что намерили рулеткой. Получаете предварительный комплект листов подходящего формата с размерными цепочками, узлами в масштабе 1:10, ведомостями, сметой и пояснительной запиской. В PDF — печатать, в DXF — править в своём CAD.
Бета для инженеров и установщиков: подтвердите почту и получите 5 бесплатных расчётов. После первого же расчёта оставьте отзыв и получите ещё 5.
От замеров к комплекту — три шага
Введите размеры
Мощность топки, патрубок, высоты помещения и чердака, уклон ската, расстояние до конька. Можно надиктовать голосом прямо на объекте — «топка двенадцать киловатт, патрубок двести, потолок два семьдесят» — поля заполнятся сами и подсветятся с пометкой «услышал».
Движок считает и проверяет
Отметка устья не вводится — она вычисляется по нормативу и строится на чертеже отдельной линией. Выполняются предварительные проверки размеров и стыков. Разделки и отступы требуют паспортов изготовителя. Выявленное критическое нарушение блокирует выдачу чертежа.
Забираете комплект
Ссылки на странице и письмо на почту: чертежи, ведомости, смета по вашему прайсу, пояснительная записка. На каждом листе штамп — после оплаты пакета ваш, с вашим названием и сайтом.

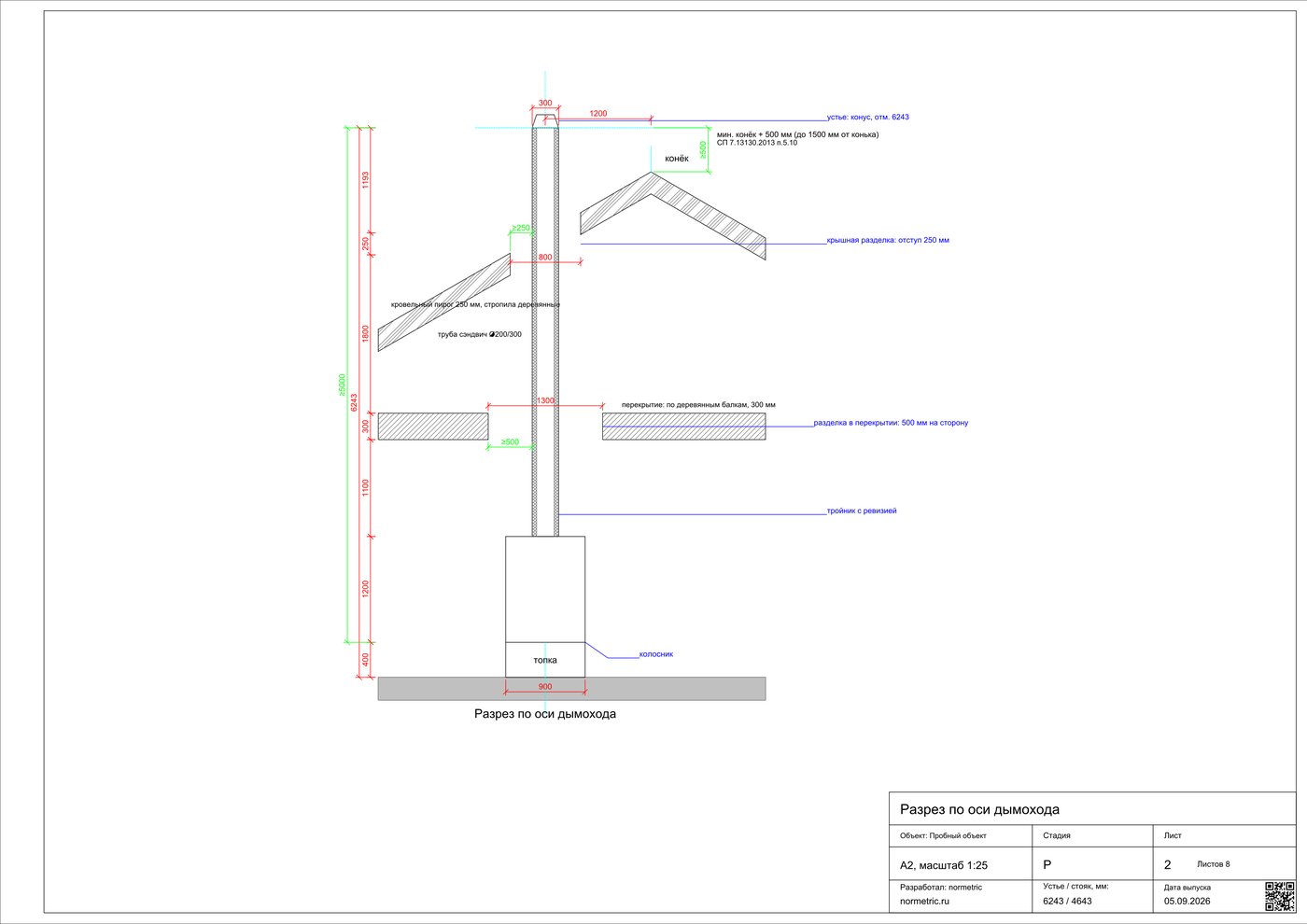

Разрез, на котором отметка устья построена, а не подписана
Главная цифра в дымоходе — высота устья. Её прикидывают на глаз, а потом наращивают трубу или переделывают проход через кровлю.
Здесь она вычислена по п. 5.10 СП 7.13130 и проведена на чертеже нормативной линией: видно, что труба стоит выше требования, а не «примерно там же». Красные размеры — факт, зелёные со знаком «≥» — требование нормы. Сверять можно по геометрии, а не по подписи.
Узлы прохода — крупно, на своих листах

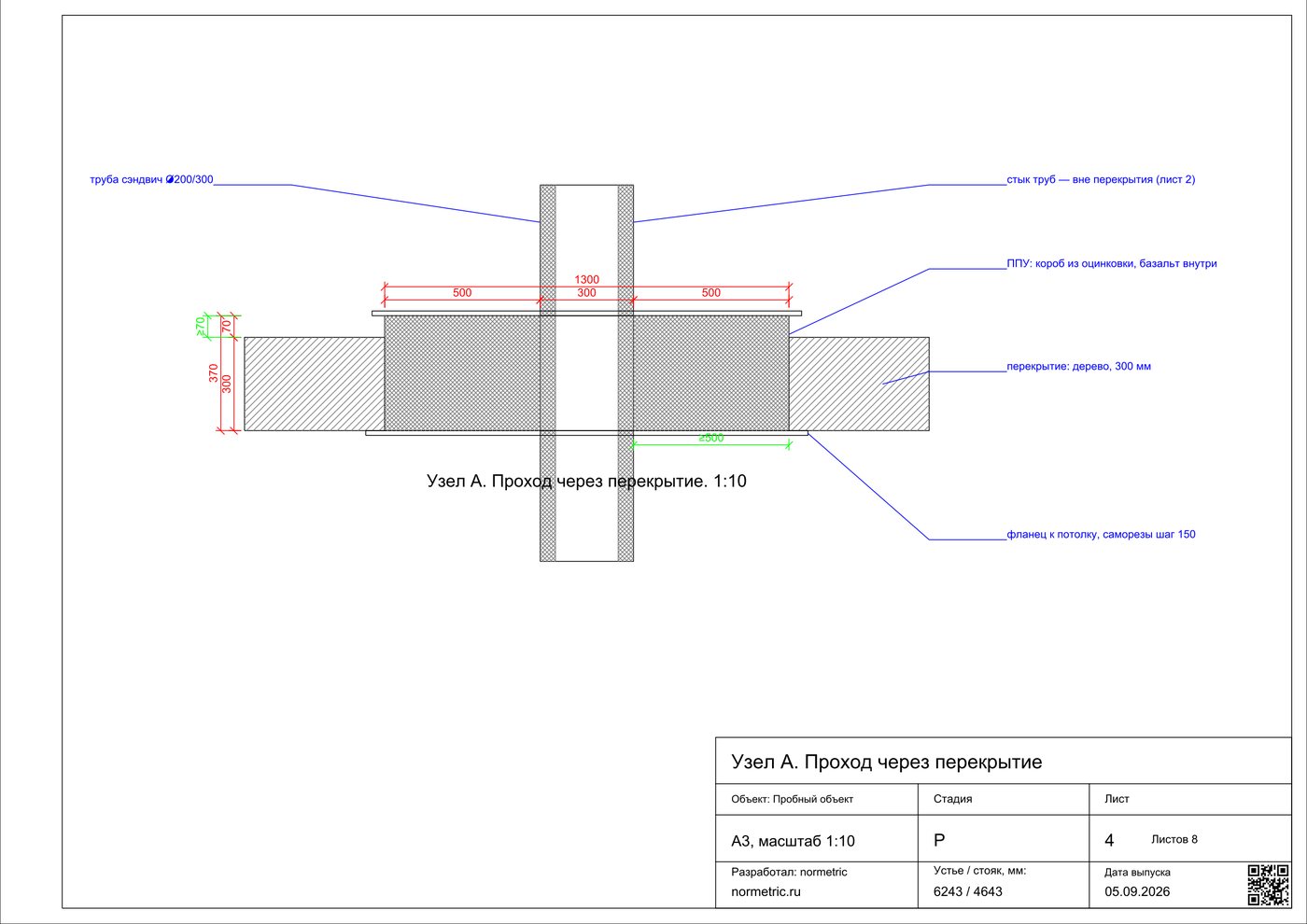

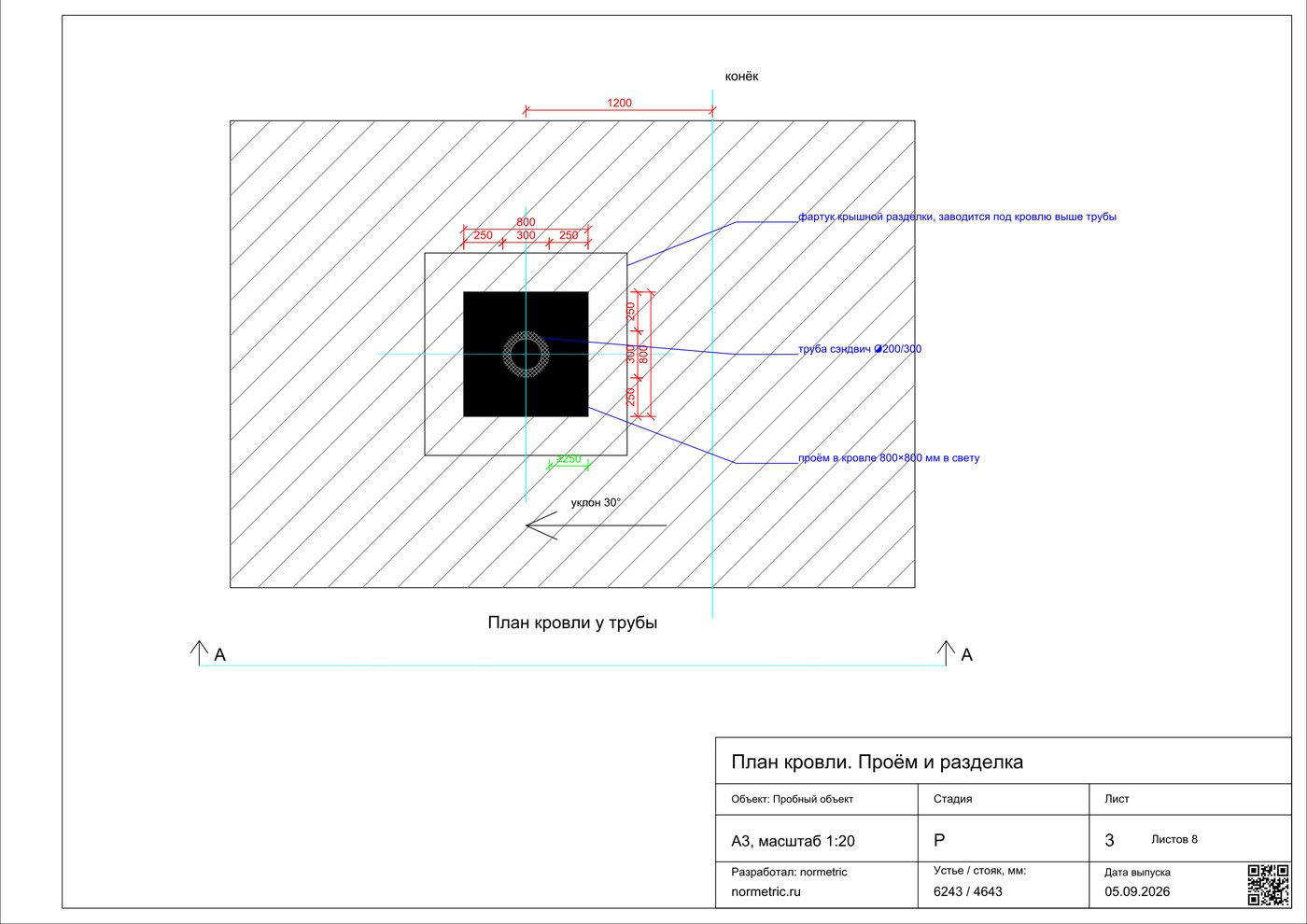

Монтажник работает не с общей схемой, а с узлом. Проход через перекрытие, проход через кровлю и устье вычерчены в масштабе 1:10, каждый на отдельном листе: короб проходного узла, фланец, заполнение базальтом, фартук и воротник крышной разделки, хомуты на реальных отметках стыков из ведомости.
Зелёные «≥500» и «≥70» стоят прямо на геометрии узла — это отступ разделки и превышение над толщиной перекрытия по п. 5.14.
Чертежи, узлы и ведомости по дымоходу
Плюс обзорный лист А2, где всё сразу, пояснительная записка на А4, лист согласования и смета.
Облицовка с поштучным раскроем и каркасом

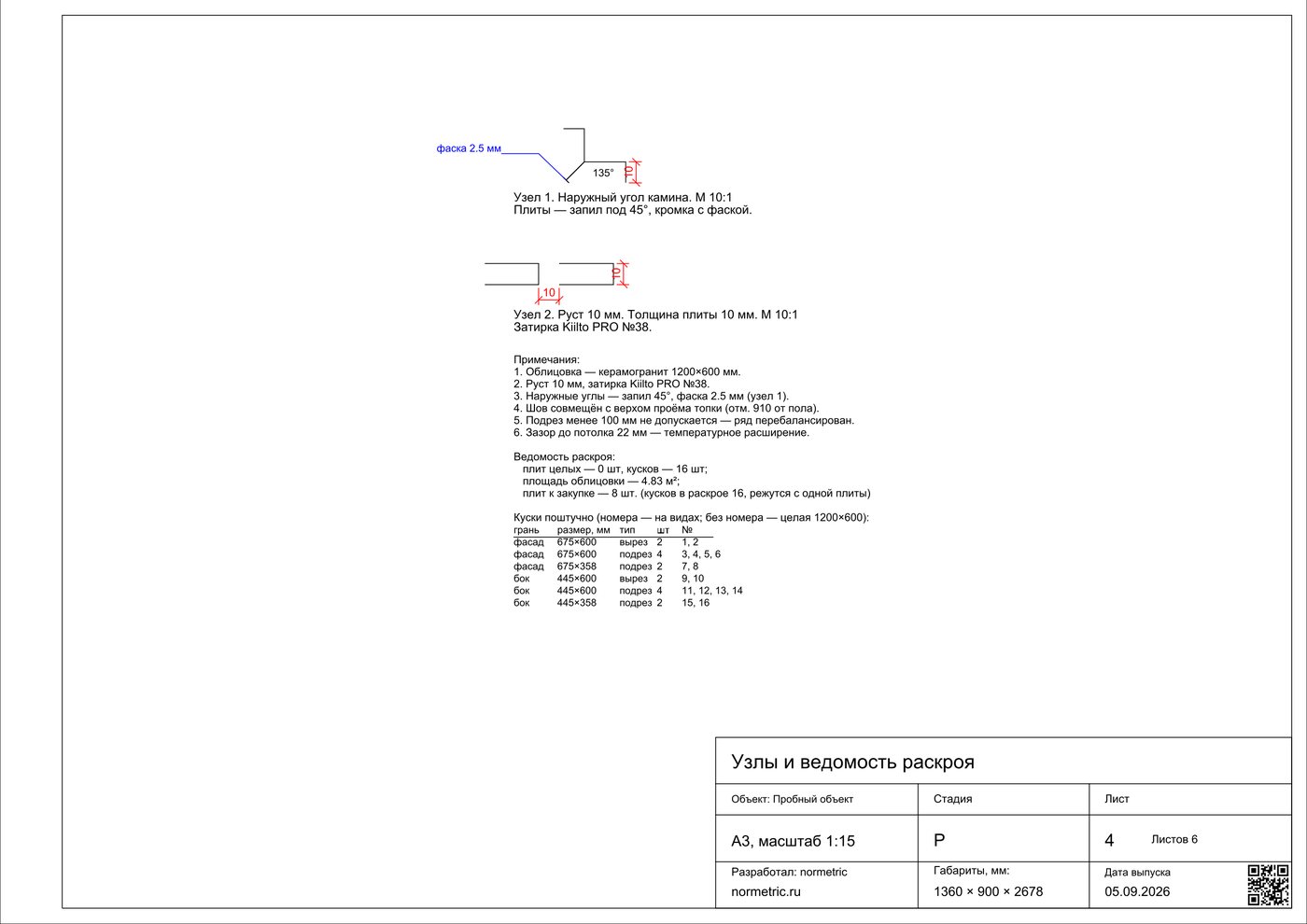

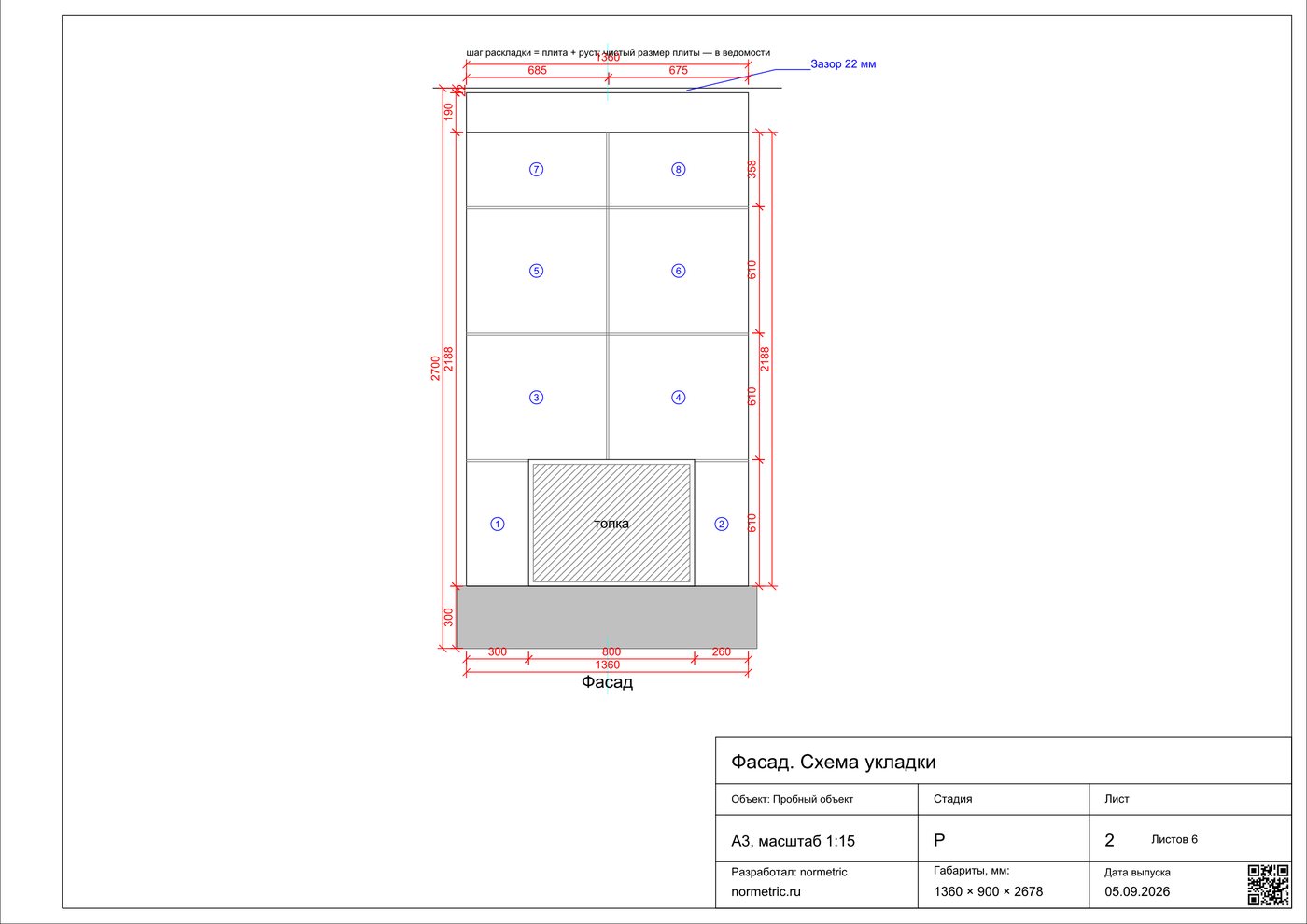

Комплект А3: титул с полем утверждения заказчиком, фасад со схемой укладки, вид сбоку с разрезом, план на уровне топки, аксонометрия, узлы с ведомостью раскроя и каркас из профиля.
Каждый кусок керамогранита пронумерован на видах и стоит в таблице: грань, размер, тип реза, количество. Каркас — с ведомостью профиля в погонных метрах и расчётом саморезов и дюбелей.
Плит к закупке — столько, сколько нужно
Раскладка кусков считается так, как плиту режут: полосами от края, с припуском на рез, без поворота — у керамогранита есть направление рисунка.
Раскрой показывает размещение деталей на заготовках, а закупочная ведомость отделяет расчётное количество от запаса. Проверьте размеры выбранной плиты, направление рисунка и условия резки.
Программа проверяет себя по готовому файлу
Цепочки, которые сходятся
После отрисовки лист открывается заново как файл: все размеры собираются в цепочки и складываются. Не сошлось — лист не выдаётся. На чертежах от руки 490 + 800 + 260 регулярно подписывают итогом 1360.
Нарушение — не чертёж
Если замер не отвечает СП 7.13130, чертежа не будет. Вместо него приходит лист согласования: что нарушено, какой пункт, чем грозит и что поменять. Такой расчёт не списывается.
Честная разметка проверок
Пункты, где величина назначена расчётом, а не проверена сравнением, помечены отдельно — и на листе, и в записке. Документ не приписывает себе строгости, которой у него нет.
Голос, свой прайс и ассистент
Надиктовать замер
На объекте руки заняты рулеткой. Нажали «Надиктовать» и говорите как есть — поля заполнятся и подсветятся с пометкой «услышал: …». Кнопку «Рассчитать» нажимаете вы, посмотрев, что получилось.
Смета по вашим ценам
Загрузите свой прайс — Excel, CSV, Word или просто строки текстом. Количества берутся из ведомости к чертежу и разойтись с ней не могут. Чего в прайсе нет — встанет прочерком, а не чужой ценой.
Ассистент рядом с формой
Не знаете, что писать в поле, или расчёт отказал — спросите. Ассистент видит ваши поля и результат, объясняет нормы и поля, но сам не считает: цифры даёт движок, и они проходят нормоконтроль.
Бета: 5 расчётов и ещё 5 за отзыв
Один расчёт — один объект: комплект листов, ведомости, записка и смета. Правки в течение суток бесплатны. Расчёты не сгорают.
Для участия в бете покупка не нужна. После первого же расчёта оставьте отзыв прямо под результатом: что получилось, какие ошибки нашли и чего не хватает. Ещё 5 расчётов начислятся автоматически. Платные пакеты показаны отдельно.
Чего мы не делаем
Бета поддерживает заданные схемы сэндвич-дымохода и прямоугольные порталы. Для выбранных моделей используются внесённые заводские данные. Керамические и кирпичные каналы пока не поддерживаются. Перед монтажом комплект должен проверить специалист.
- Порядовка кирпичной кладки и кирпичные печи
- Теплотехнический расчёт: теплоотдача, прогрев, аккумуляция
- Аэродинамика тяги по EN 13384, конденсат
- Фундамент под печь и нагрузка на перекрытие
- Отдельный канал притока воздуха с улицы
- Арки, карнизы, колонны и другие непрямые формы
- Газовое оборудование — там нужен проект с допуском СРО
- Фотореалистичная 3D-визуализация
- Коллективные дымоходы на несколько приборов
