Пример комплекта

Рабочий комплект на дымоход по замерам: вот что получает монтажник

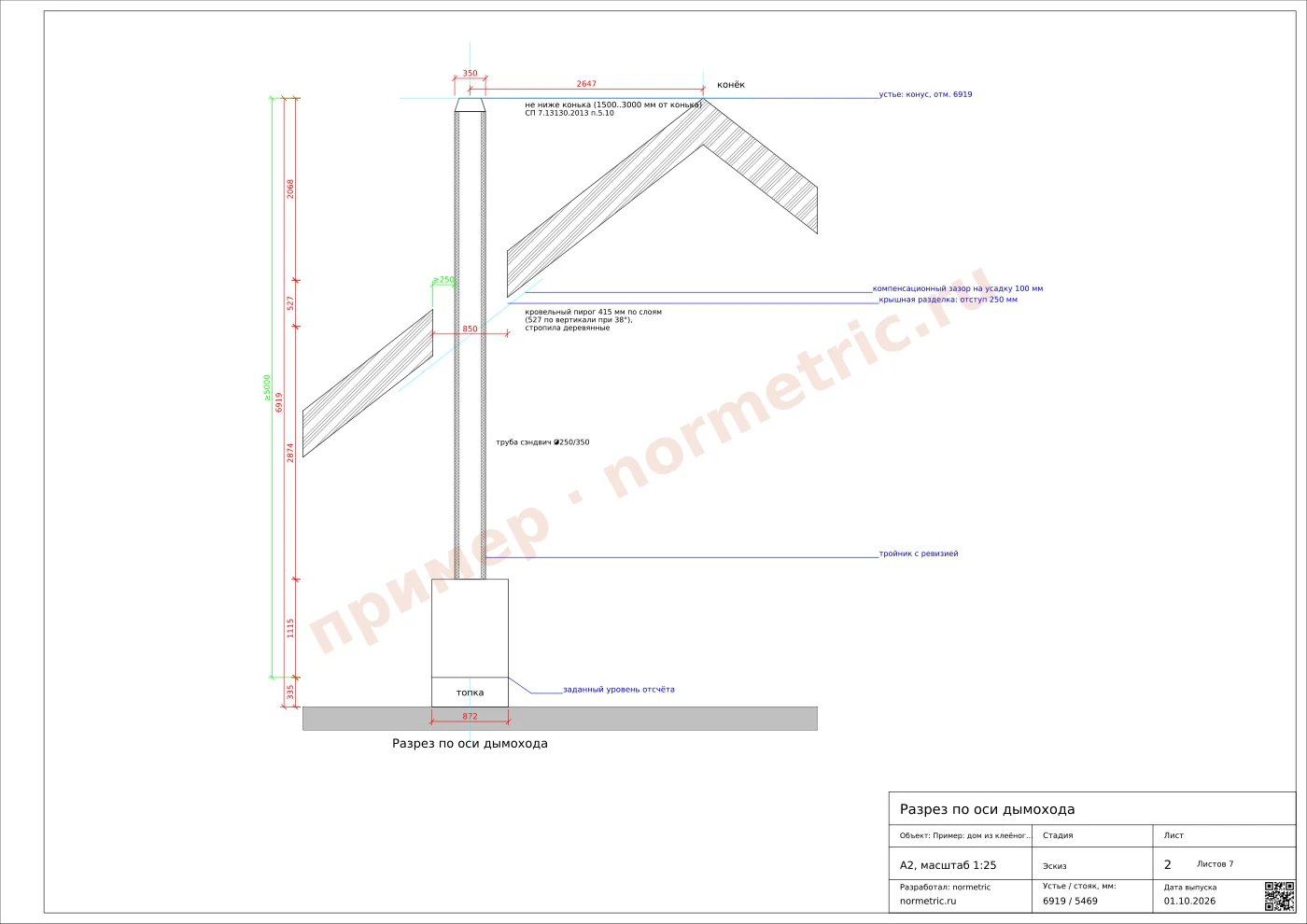

Лист «Разрез по оси дымохода» из этого комплекта: размерные цепочки и линия нормы для устья — Лист «Разрез по оси дымохода» из этого комплекта

5 расчётов бесплатно, без карты и регистрации. Дальше пакеты от 349 ₽ за расчёт

Реальный дом из клеёного бруса. Камин в гостиной со вторым светом, кровля 38°, труба сэндвич 250/350. Ниже все листы, проверки по СП 7.13130 и смета.

Исходные данные

Что ввели

Это всё, что намерили рулеткой на объекте. Больше в комплект ничего не попало.

Топка8 кВт 872 × 583 мм

Патрубок топки250 мм (на высоте 1450 мм)

Колосник от пола335 мм

Трубасэндвич 250/350

Потолокнет (свет до кровли)

Высота до низа кровли в точке трубы4324 мм

Угол ската38°

До конька по горизонтали2647 мм

Толщина кровли по слоям415 мм (527 по вертикали)

Усадка дома100 мм

Что получилось

6919 ммотметка устья от чистого пола

2068 ммтруба над кровлей

7 листови лист-обзор А1, записка и смета

14 проверокнарушений нет, 7 ждут ваших данных

Листы

Четыре главных листа

Нажмите на любой, чтобы открыть крупно. Это настоящие листы движка, без ретуши.

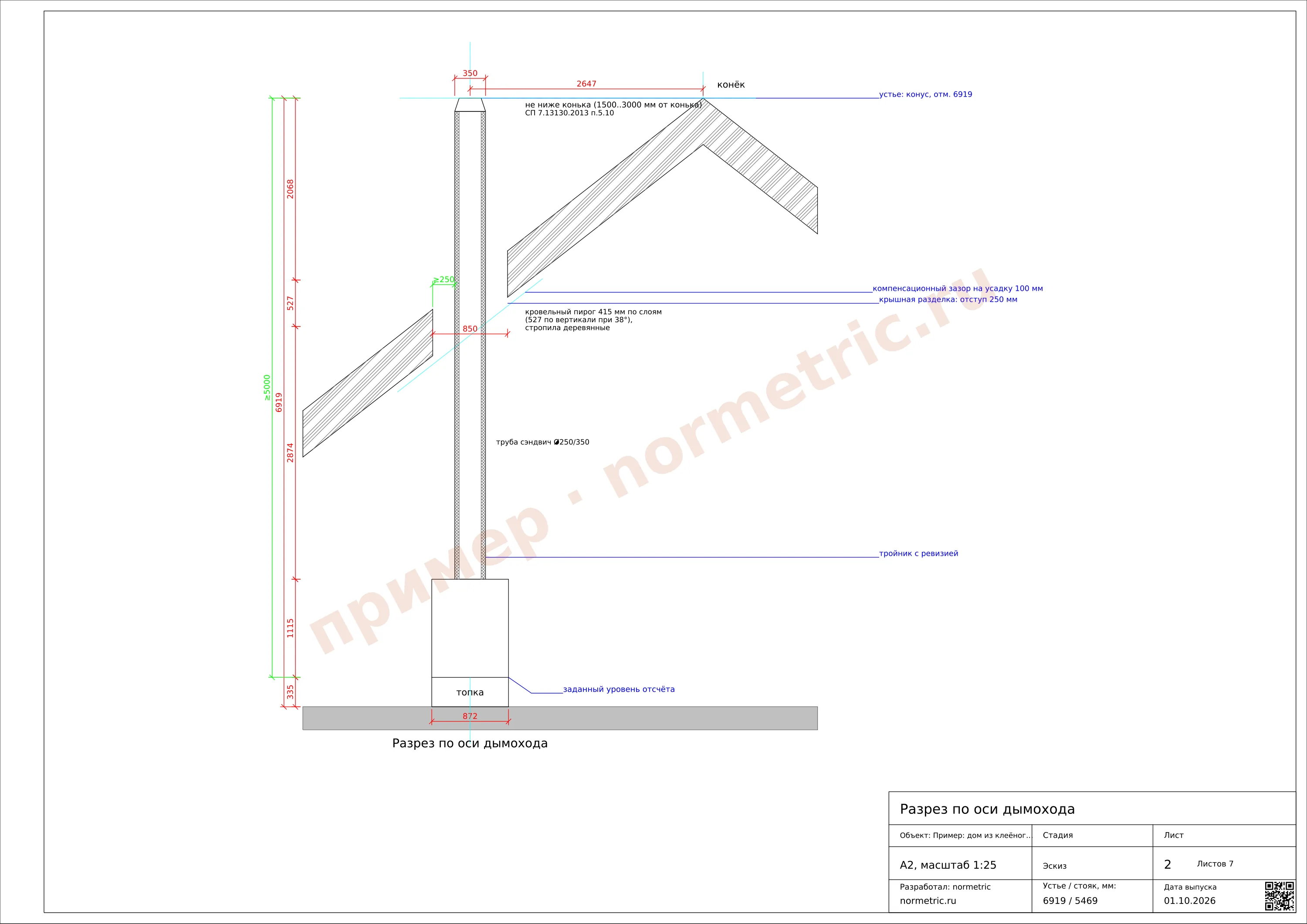

Разрез по оси дымохода с размерными цепочками и линией нормы для устья — **Разрез по оси дымохода**Высота устья построена по норме и проведена отдельной линией. Красные размеры это факт, зелёные это требование.

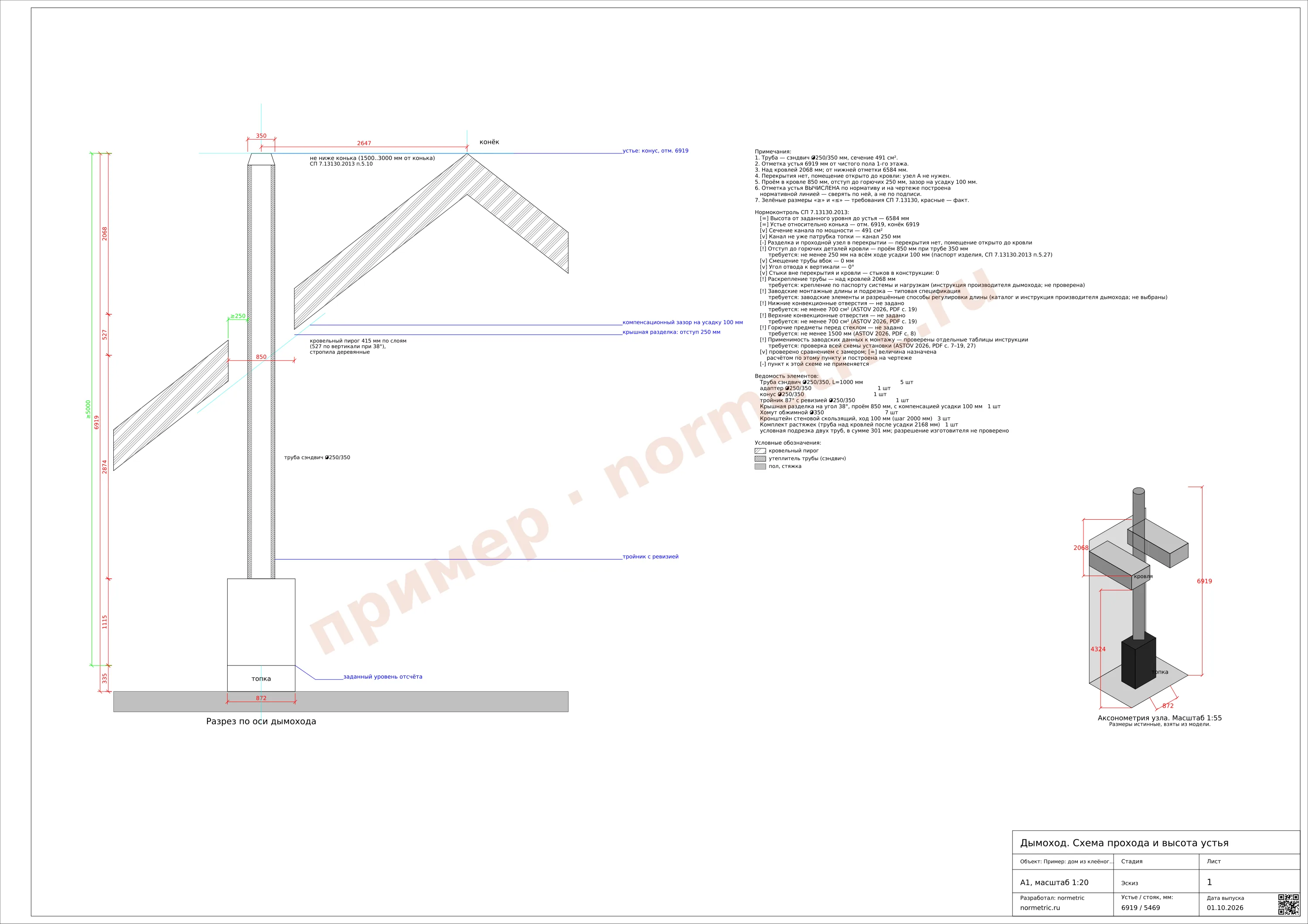

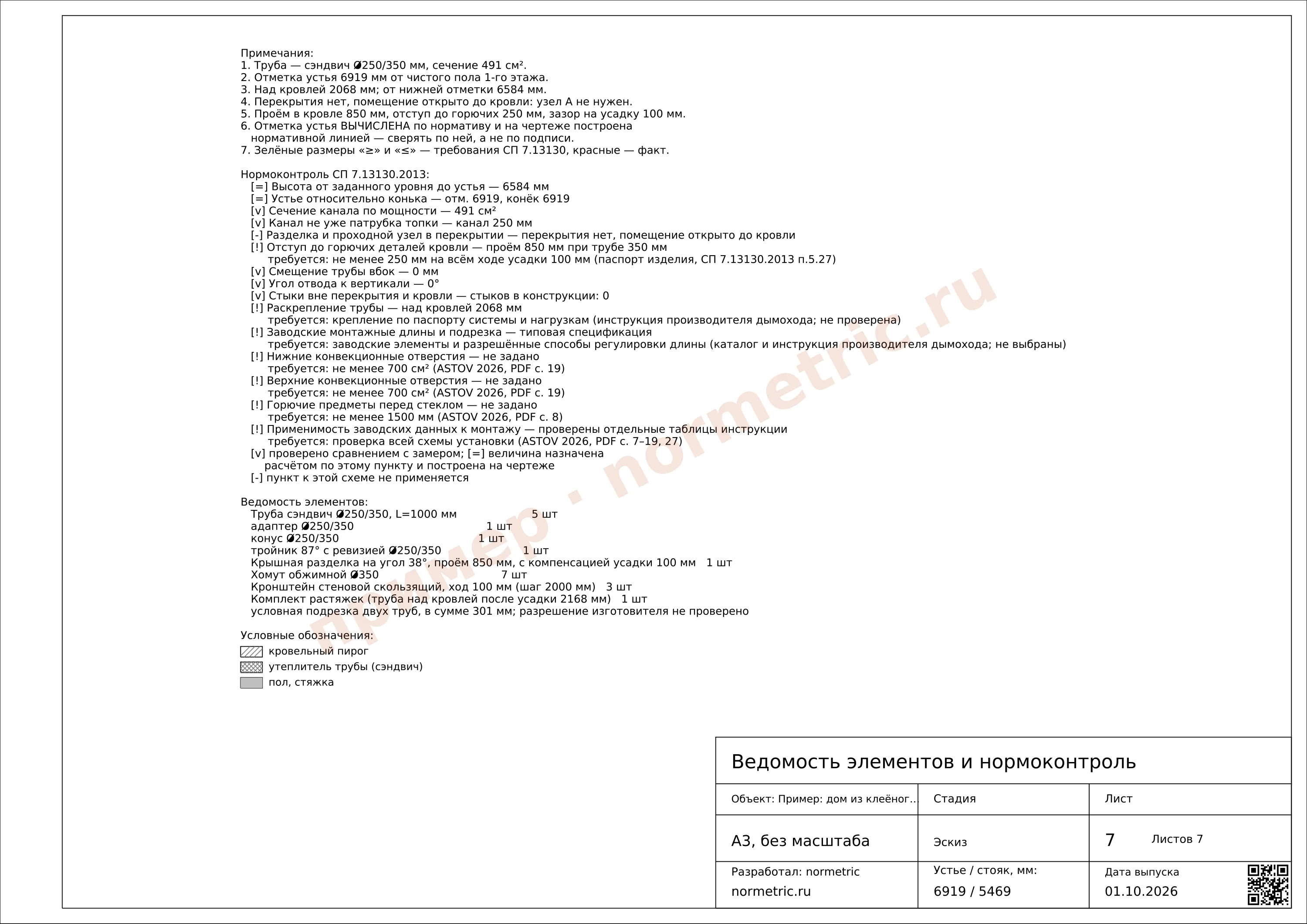

Лист-обзор А1: разрез, нормоконтроль, ведомость и аксонометрия на одном листе — **Лист-обзор А1**Всё сразу на одном листе: разрез, проверки, ведомость и аксонометрия узла.

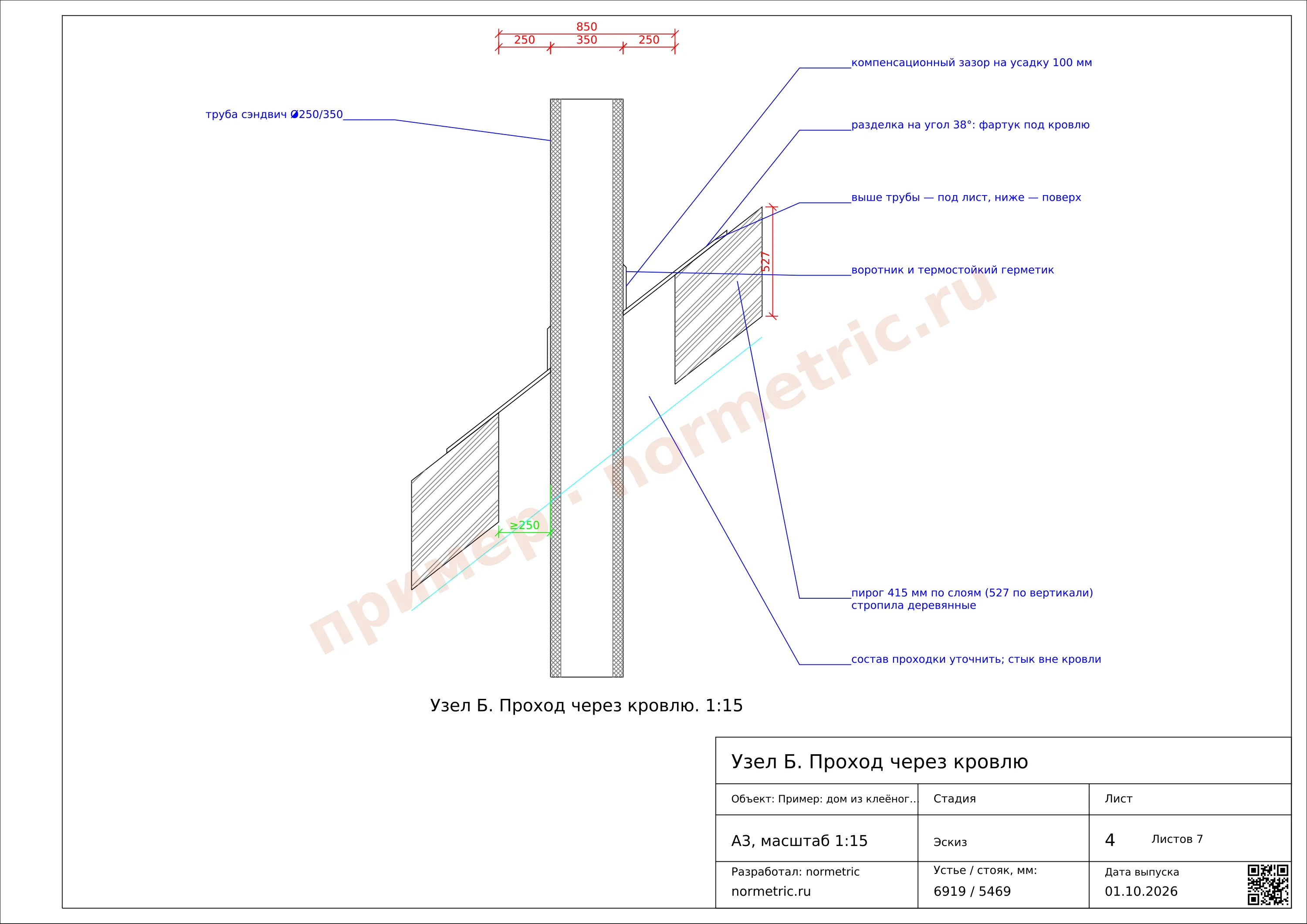

Узел Б: проход трубы через кровлю с компенсацией усадки — **Узел Б, проход через кровлю**Проём 850 мм, фартук под углом 38°, зазор на усадку 100 мм и отступ 250 мм до горючих деталей.

Нормоконтроль

Что проверено

Программа сверяет размеры с СП 7.13130 и сама говорит, чего не знает.

✓
Устье не ниже конькаТруба стоит в 2647 мм от конька. В такой зоне п. 5.10 требует устье не ниже конька. Устье на отметке 6919 мм, конёк на 6919 мм, линия нормы проведена на разрезе.
✓
Стыки вне кровлиКровля вдоль трубы занимает отметки от 4324 до 4851 мм. Ближайшие стыки на 4050 и 5050 мм, ни один не попал в толщу пирога.
✓
Усадка домаБрус садится, поэтому проход кровли сделан с компенсацией на 100 мм, а кронштейны на стене стоят скользящие, а не жёсткие.
✓
Сечение трубыДля топки 8 кВт нужен канал не меньше, чем даёт труба 250/350 с сечением 491 см². Канал не уже патрубка топки.
✓
Смещение и отводТруба идёт прямо вверх, без смещения вбок и без колен. Это укладывается в п. 5.11.
?
Отступ до горючих деталей кровлиПроём 850 мм вокруг трубы 350 мм оставляет по 250 мм с каждой стороны. Нужное значение берётся из паспорта вашей трубы, пока его не ввели, пункт отмечен как предварительный.
?
Раскрепление над кровлейНад кровлей стоит 2068 мм трубы, её надо раскреплять. Комплект растяжек в ведомости есть, а допустимый вылет сверяют по инструкции производителя.

Галочка значит, что программа сверила размеры по норме. Вопрос значит, что нужен документ, которого у программы нет, и она прямо об этом пишет.

Смета

Кусок сметы

Количества берутся из ведомости чертежа и разойтись с ней не могут.

Работа	Кол-во	Сумма
Выезд на замер	1 выезд	2 000 ₽
Подготовка проекта и нормоконтроль	1 компл.	3 300 ₽
Монтаж дымохода	5,5 м	13 750 ₽
Сборка и герметизация стыков	7 стыков	2 800 ₽
Проход через кровлю	1 узел	9 000 ₽
Материалы: труба 250/350, тройник, адаптер, конус, разделка, хомут, кронштейны, растяжки	8 позиций	по вашему прайсу
Итого работы		30 850 ₽

Расценки в примере образцовые. Загрузите свой прайс, и смета пересчитается по вашим ценам. Чего в прайсе нет, встанет прочерком, а не чужой цифрой.
